Caratteristiche principali:

1. Modalità altezza automatica fino a 5500 m.
2. Connessione/disconnessione automatica Bluetooth, Codice QR sul retro dello schermo per effettuare la connessione
3. Modalità di ventilazione, con 5 Intensità di velocità della ventola regolabile
4. Programmazione start-stop settimanale. e modalità manuale e termostato (Resta da verificare se spegne o meno il riscaldamento in modalità termostato.)
5. Lo schermo si spegne automaticamente se non viene toccato.
6. In modalità ventilazione mostra la temperatura ambiente o esterna a seconda del tipo di montaggio.
7. Lo schermo ha una voce, può essere impostato senza audio, inglese, Cinese o russo.

Modalità altezza

Funziona in modo completamente automatico, Dai 1500m circa si accenderà questa icona che vi segnalo nella foto e si auto regolerà per operare in quota senza bisogno di fare nulla, Modificherà internamente il rapporto aria-diesel per il suo corretto funzionamento..

Applicazione mobile Bluetooth

A seconda del tipo di cellulare che hai, Scarica l'applicazione corrispondente per controllare il riscaldamento dal tuo smartphone iPhone & Androide

Dietro Sullo schermo avrai un codice QR che dovrà essere scansionato per associare il riscaldamento con la APP, NON VIENE FATTO DAL LETTORE QR. Non è necessario rimuoverlo dal riscaldamento, poiché ha un supporto, Può essere rimosso facendo leva con la punta del dito..
Al momento l'App è in inglese, Cinese e russo ma è possibile che prima dell'estate 2024 viene aggiunta la lingua spagnola.

Informazioni sullo schermo

Con il riscaldamento spento puoi girare la ruota con il pulsante OK e mostrerà le seguenti informazioni.

Visualizzazione dell'orologio → Visualizzazione della temperatura della custodia → Visualizzazione della tensione di alimentazione → Visualizzazione dell'impostazione della marcia/temperatura → Visualizzazione dell'altitudine → Visualizzazione del codice di errore.

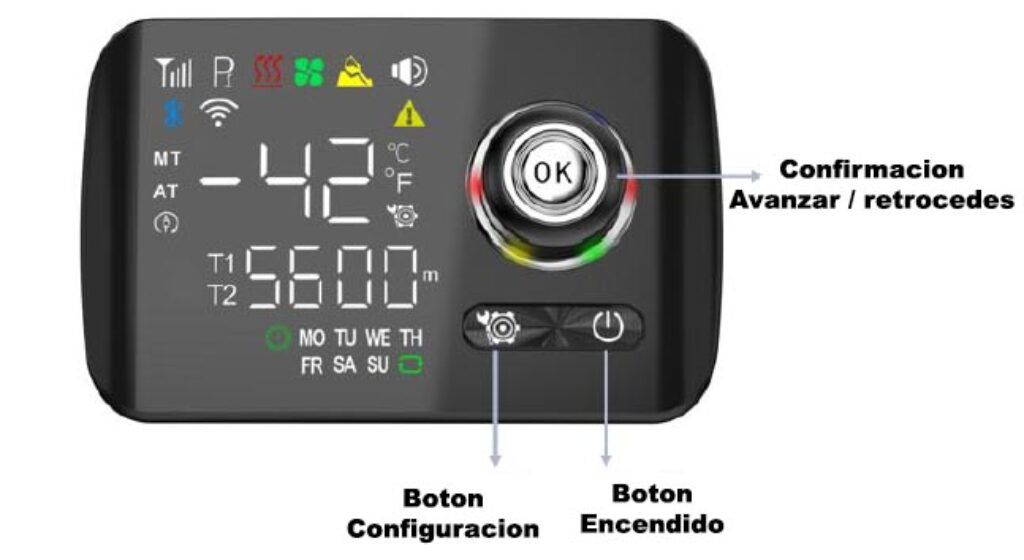

Come funzionano i pulsanti

Con il riscaldamento spento

1. Per accendere il riscaldamento: Premere brevemente per accendere, e il pannello mostra ON.
2. Regolazione della potenza o del grado: Ruotando il pulsante di conferma in senso orario o antiorario.
3. Regola le impostazioni: Tieni premuto alcuni 3 secondi premuto il pulsante di configurazione per regolare i parametri,
4. Pulsante di conferma: Pressione breve per visualizzare ciclicamente i diversi dati di riscaldamento.

Con il riscaldamento acceso

1. pulsante di accensione: Premendo di quelli 3 secondi per spegnersi, quindi lo schermo mostrerà “SPENTO” e si spegnerà
2. Regolazione della potenza o del grado: Ruotando il pulsante di conferma (OK) in senso orario o antiorario.
3. Pulsante di conferma: Pressione breve per visualizzare ciclicamente i diversi dati di riscaldamento.

Associare il telecomando

Con il riscaldamento spento

Tenere premuto il pulsante di impostazione e contemporaneamente ruotare il pulsante di conferma in senso antiorario (Sinistra) mostrerà “-PE-” sullo schermo.
Premere i pulsanti SU poi SPENTO sul telecomando per copiare i codici del telecomando sullo schermo, una volta copiato, premendo on o off sul telecomando, o lo stesso pulsante sullo schermo, uscirà dal menu.
Se non viene toccato alcun pulsante ed è inattivo per 20 secondi, uscirà automaticamente senza salvare le modifiche.
L'icona del telecomando sarà sempre accesa una volta sincronizzato il telecomando.

modalità spurgata

Con il riscaldamento spento
Premere a lungo il pulsante di accensione + il pulsante rotante (OK) in senso orario per accedere al menu di eliminazione, mostrerà “020P”.
Ruotare il pulsante OK per impostare il tempo di spurgo. (Il tempo massimo di pompaggio manuale dell'olio è 120 secondi, marchio predefinito 20).
Premere brevemente il pulsante di accensione per avviare/arrestare l'estrazione. Una volta completata l'eliminazione, Premi brevemente il pulsante di accensione per uscire o non toccare nulla e in pochi 20 secondi tornerà al menu principale.

Modalità operative

Questa schermata ha 3 modalità operative.

1. Per gradi (modalità termostato senza spegnere il riscaldamento, alza o abbassa la potenza per raggiungere la temperatura e poi la imposta al minimo) Mostra AT sullo schermo.
2. Per potere (Puoi selezionare un potere e rimarrà così indefinitamente.) Mostra MT sullo schermo.
3. Modo termostato (Spegne il riscaldamento quando raggiunge la temperatura indicata) Mostra AT sullo schermo con una freccia sopra.

Per alcune persone, la modalità termostato è una benedizione., per altri non lo è, Mi spiego, al raggiungimento della temperatura indicata, il riscaldamento si spegnerà, e riprenderà quando la temperatura scenderà al di sotto del valore di isteresi, che varierà a seconda del modello di schermo.. Questi gradi inizieranno a contare a partire dalla temperatura di spegnimento impostata sullo schermo..

• Versione v1 Isteresi di 8º
• Versione v2 5º isteresi
• Versione v2.1 5º isteresi
• Versione v3 Isteresi regolabile tra 3º e 15º

All'avvio, A seconda della differenza termica tra la temperatura ambiente e la temperatura selezionata, la centralina regolerà la velocità della ventola, adattandola alle vostre esigenze., per raggiungere la temperatura selezionata nel più breve tempo possibile, e poi spegnere di nuovo. Abbassando detta temperatura al di sotto della temperatura di isteresi (8º/5º a seconda del modello) si accenderà di nuovo su se stesso.

A seconda delle dimensioni del tuo veicolo, e la temperatura esterna, Sarebbe meglio utilizzare una modalità operativa o un'altra, Con l'utilizzo vedrai tu stesso quale è il modo migliore a seconda delle tue esigenze..

Come cambiare la modalità operativa

Si può fare con il riscaldamento acceso., acceso o spento.

1. Tenere premuto il pulsante di regolazione + girando il pulsante (OK) in senso orario per passare alla modalità 1 (per gradi), l'interfaccia mostrerà “27℃” e lampeggerà, Ripetendo l'azione si passerà alla modalità 2, per potere, e lo schermo mostrerà “P01”.
2. essere acceso, Tenere premuto il pulsante ON sul telecomando per 3 secondi per passare ciclicamente dalla modalità 1 alla modalità 1 2. Devi aspettare 3 secondi tra le modifiche.
3. Essere spento, Tenere premuto il pulsante OFF sul telecomando per 3 secondi per passare ciclicamente da una modalità all'altra 1 sì 2. Devi aspettare 3 secondi tra le modifiche.

Per attivare la modalità termostato è necessario entrare nella configurazione con la password (1234) In IMPOSTA9. (Di seguito ti spiego come entrare e attivare la modalità 3, modalità termostato con stop/start)

Unità di misura della temperatura

Con il riscaldamento acceso o spento, tenere premuto il pulsante “OK” cambiare tra i gradi centigrado o Fahrenheit.

Regolare i parametri di configurazione

Con il riscaldamento spento

Livello 1 Selezione del menu
Premere a lungo il pulsante di regolazione per 3 secondi per accedere al menu di configurazione, verrà visualizzata la schermata “IMPOSTA8“. Ruotare la manopola per modificare le opzioni (IMPOSTATO 1 un SET 9).
Premere brevemente il pulsante OK per accedere alle opzioni, Premere brevemente il pulsante di accensione per salvare e uscire, o uscire automaticamente dopo che il pulsante è inattivo 20 secondi (senza salvare le modifiche)

Impostazione dell'ora SET1 su 7

Selezionare SET1-7 corrispondente a Lunedì-Domenica nel menù di primo livello, Premere brevemente il pulsante di conferma per accedere, sì “CLS” apparirà nella riga superiore. Ruotare la manopola per passare da CLS, ON e LON, e premere brevemente il pulsante di conferma per confermare.

1. CLS (Indietro) Premere brevemente il pulsante di conferma per tornare al menu precedente.
2. SU (Stivale) Premere brevemente il tasto di conferma per accedere al timer di avvio, era apparso “00:00 e il primo spazio vuoto lampeggia. Ruotare il pulsante OK per impostare l'ora di inizio e premerlo per modificare le cifre. Prossimo, Premere brevemente il pulsante di conferma per accedere all'impostazione OFF.

• SU. Inizialmente viene visualizzato “00:00” e il primo spazio vuoto lampeggia. Ruotare la manopola per modificare il numero,
  sì, Prossimo, Premere brevemente il tasto di conferma per accedere allo spazio vuoto successivo. Premere brevemente il tasto di conferma
  per tornare alla voce di menu successiva di primo livello dopo la regolazione.
• LONDRA (Tempistiche del ciclo di avvio)
  Premere brevemente il pulsante di conferma per accedere all'interfaccia di impostazione dell'avvio della temporizzazione del ciclo. Inizialmente, “00:00”
  e il primo spazio vuoto lampeggia. Ruotare la manopola per modificare il numero e, Prossimo, Premere brevemente il pulsante di conferma per accedere allo spazio vuoto successivo.
  per accedere allo spazio vuoto successivo. Prossimo, Premere brevemente il pulsante di conferma per accedere all'impostazione LOF.
• LOF (temporizzazione del ciclo fuori servizio)
  Premere brevemente il tasto di conferma per accedere all'interfaccia di impostazione dello spegnimento temporizzato del ciclo dopo l'impostazione
• LONDRA. Inizialmente, viene visualizzato “00:00” e il primo spazio vuoto lampeggia. Ruotare la manopola per modificare il numero,
  sì, Prossimo, Premere brevemente il tasto di conferma per accedere allo spazio vuoto successivo. Premere brevemente il tasto di conferma
  per tornare alla voce di menu successiva di primo livello dopo la regolazione.

SET8 Impostazione dell'ora

Dopo aver selezionato “IMPOSTA8”, Premere brevemente il pulsante di conferma per accedere, e nella riga superiore apparirà “-1-“. Ruotare la manopola per passare da lunedì a domenica.

Premere brevemente il pulsante di conferma per passare alla visualizzazione della riga inferiore come “00:00”. Ruotare la manopola per modificare l'ora.

Premere brevemente il pulsante di conferma per passare alla visualizzazione dei minuti. Una volta impostati i minuti, Premere brevemente il pulsante di conferma per passare alla voce successiva (IMPOSTA9) nel menu di primo livello o premere brevemente il pulsante di accensione per 3 secondi
per salvare ed uscire, o uscire automaticamente dopo che il pulsante è inattivo 20 secondi senza salvare;

Configurazione SET9

• Immissione della password Inizialmente, campione “—-” La password che dobbiamo inserire è “1234” il primo spazio vuoto lampeggia. Ruotare la manopola per modificare il numero e
  Prossimo, Premere brevemente il pulsante di conferma per confermare e inserire lo spazio vuoto successivo. I seguenti numeri sono
  numeri in sequenza e, Finalmente, Premere brevemente il pulsante di conferma per accedere all'impostazione successiva quando
  la password è corretta.
• Selezione della tensione: Campione “12V” predefinito, ruotare la manopola per modificare, e puoi scegliere 12V, 24V e AU (automatico
  automatico). Premere brevemente il pulsante di conferma per accedere alla voce successiva;
• Selezione della potenza: Campione “H-5” predefinito, ruotare la manopola per modificare, e puoi scegliere H-8 (8chilowatt), H-5 (5chilowatt) yL-2 (2chilowatt).
  L-2 (2chilowatt). Premere brevemente il pulsante di conferma per accedere alla voce successiva;
• Selezione del tipo di pompa: Campione “22M.L” predefinito, ruotare la manopola per modificare, e puoi scegliere 16ML, 22ML e 28ML.
  Premere brevemente il pulsante di conferma per accedere all'opzione successiva.
• Selezione della lingua
  Campione “LC” predefinito, ruotare la manopola per modificare, e puoi scegliere LC (cinese), Il F (inglese) sì l-0 (Nessun suono).
  (lingua straniera) e L-0 (silenzio). Premere il pulsante di conferma per accedere alla voce successiva;
• (ATTIVARE LA MODALITÀ TERMOSTATO) Campione “SPENTO” predefinito, ruotare la manopola per modificare, e puoi scegliere OFF o ON per attivarlo. Premere OK per accedere all'opzione successiva;
• Mostra 25º per impostazione predefinita, Toccando questo parametro non si influenza in alcun modo il funzionamento.. Premere il pulsante di accensione per salvare le modifiche e uscire dal menu.

Regolazione della voce

Riporterà solo quando l'interfaccia viene cambiata o lo stato viene modificato; il rapporto non viene eseguito durante la regolazione; La segnalazione viene effettuata quando
l'interfaccia rimane per più di 1,5 secondi durante la regolazione;
Utilizzo: (Pulsante vocale disabilitato: pressione prolungata del pulsante Conferma + controllo in senso antiorario);

Istruzioni per spegnere lo schermo

• In modalità standby (spento): Lo schermo si spegnerà completamente se non viene premuto per più di 3 minuti.
• SU: Lo schermo si spegnerà dopo non aver premuto per più di 3 minuti Se lo schermo è spento, ci sarà un avviso di luce respiratoria e
  verrà mostrato. Premere qualsiasi pulsante per attivare lo schermo.

Prima del primo avvio

Prima di fare il primo avvio, verificare che la pompa sia configurata come 22ml Qual è la pompa che porta il riscaldamento?, Altrimenti l'operazione non sarà corretta..

Elenco dei codici di errore dello schermo ch22
